Установка внешнего блока кондиционера на фасаде дома

Для чего кондиционерам нужны кронштейны

Необходимость использования кронштейнов для правильной установки кондиционера связана с типичным устройством большинства моделей. Они состоят из трех основных элементов:

внутреннего блока, отвечающего за охлаждение воздуха в помещении;
наружного блока, отдающего тепло окружающей среде;
системы трубок, обеспечивающих циркуляцию фреона между блоками.

Внутренние блоки крепятся под потолком с помощью имеющейся в комплекте специальной пластины или вообще устанавливаются на полу. Внешнее оборудование в целях уменьшения длины коммуникаций приходится располагать на стене здания со стороны улицы. Обычно для наружного блока кондиционера нужны кронштейны принимающие на себя всю весовую нагрузку. Их стараются монтировать на высоте, недоступной для случайного повреждения или доступа злоумышленников.

Стандартные размеры кондиционера

Сплит-системы бывают разных видов: бытовые, полупромышленные и промышленные. Широкий ассортимент данного оборудования дает возможность выбрать оптимальную по габаритам и дизайну модель для любого помещения.

В одной серии определенного производителя могут быть представлены кондиционеры малой, средней и высокой мощности. Соответственно, их размеры будут отличаться.

Стандартные внутренние и наружные блоки имеют форму прямоугольника. Размер данных агрегатов характеризуют три величины: ширина, высота и глубина. Домашние сплит-системы имеют небольшие габариты. Промышленные устройства более мощные, поэтому их величина больше.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях исполнения внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

Чаще в квартирах устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры пользуются большой популярностью. За счет того, что их форма вытянутая, они выглядят не так громоздко, как квадратные сплит-системы. К тому же их можно разместить над окном или дверным проемом

Минимальные габариты внутреннего блока сплит системы представлены такими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с глубиной внутреннего модуля 18 см. Это существенно расширяет возможности установки такого оборудования в различных зонах небольшой по площади комнаты.

Ширина внутреннего блока среднемощного бытового кондиционера варьируется в пределах от 70 до 80 см. Реже встречаются системы до 90 см. Высота, как правило, равна 25-29 см. Усредненным значением является 27 см, при этом глубина достигает 24 см.

Максимальная высота настенного внутреннего модуля составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, предназначен для вертикального расположения, тогда его габариты будут другими. Компактный потолочный модуль часто делается квадратной формы. Его длина и ширина составляют 50-100 см.

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключено прямое попадание воздуха на человека. Это снижает риск простудиться. Также потолочные кондиционеры работают тихо. Поэтому такие сплит-системы рекомендуется устанавливать в спальных комнатах

У колонных блоков сплит-систем, которые монтируют на пол, высота достигает 100-150 см. Ширина и глубина при этом равны 70 и 80 см соответственно. Из-за таких габаритов колонные модули в малых по площади комнатах не располагают.

Если требуется устройство отличных от стандарта размеров, то, скорее всего, его придется изготавливать под заказ.

Размеры внешнего блока

На габариты внешних блоков кондиционеров влияет их форма исполнения. Наружный модуль может быть квадратным либо прямоугольным. Самыми крупными деталями этого блока являются радиатор и компрессор. Поэтому, чем они больше, тем крупнее и мощнее будет устройство.

Сплит-системы производительностью до 2,7 кВт имеют высоту внешнего блока 42-60 см. В среднем, это значение находится на уровне 50 см. Ширина стандартного наружного модуля варьируется в пределах 66-80 см.

Внешний блок обычно располагают, выдерживая от стены здания 15 см. С учетом этого, система выступает примерно на 42 см от облицовки дома

В кондиционерах средней мощности этот параметр составляет 70 см. Глубина небольших наружных блоков сплит-систем равна 23-30 см.

Устройства с более высокой производительностью оснащены более крупным внешним модулем. Его ширина может доходить до 86 см, высота – до 65 см, а глубина – до 32 см.

Размеры мобильных сплит-систем

Популярностью пользуются мобильные кондиционеры. Их конструкция схожа с настенными вариантами. Они также состоят из внутреннего и наружного блоков. Но их устройство немного отличается.

Компрессор находится во внутреннем модуле. Во внешнем блоке располагаются вентилятор и конденсатор.

Большую площадь мобильный кондиционер охладить не способен. Он имеет компактные размеры и, соответственно, обладает невысокой мощностью. Поэтому такое устройство принято устанавливать в маленьких комнатах

Обе части мобильной сплит-системы оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактные: их длина составляет 50-70 см.

Виды кронштейнов

Кронштейны для устойчивого крепления кондиционеров имеют горизонтальные элементы, на которые ставится и закрепляется от самопроизвольного смещения устанавливаемый блок, и вертикальные части, вплотную прижимающиеся к стене. Для удобства крепления предусматриваются отверстия.
В большинстве случаев кронштейны имеют вид Г-образных деталей, используемых попарно. Отличия обычно касаются формы применяемых при изготовлении профилей и наличия дополнительных элементов, предназначенных для усиления конструкции.

Важно! На производство кронштейнов, используемых под открытым небом, идет нержавеющая или обыкновенная конструкционная сталь с антикоррозионной обработкой.

Кронштейны из уголка

Этот простейший вид крепления изготавливается перпендикулярным свариванием уголков с толщиной полки не менее 2 мм. Он способен выдерживать умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва.
К тому же, случайное повреждение антикоррозионного покрытия способно привести к быстрому уменьшению прочности изделия и изменению его конфигурации.

Конструкции из П-образного профиля, соединенного болтами

Такие кронштейны являются более надежными благодаря наличию дополнительных ребер жесткости и болтовому соединению, устойчивому к вибрации. Крепежные элементы из оцинкованной стали длительное время не поддаются коррозии и могут быть заменены на новые при подозрении на повреждение.

Кронштейны для наружного блока

Кронштейны из П-образного профиля с дополнительным усилением

Данная конструкция похожа на предыдущую, но имеет несколько удлиненные вертикальные элементы, к которым под некоторым углом крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет нагружать ее достаточно тяжелым грузом.

Кронштейны из П-образного профиля, скрепленные горизонтальной планкой

Такие устройства в дополнение ко всем положительным качествам ранее описанных моделей обладают еще устойчивостью к горизонтальному смещению и удобством крепления к стене. Их можно устанавливать под самое дорогое и ответственное оборудование.

Для информации! Наличие на горизонтальных полках кронштейнов отверстий удлиненной формы делает их пригодными для монтажа под любые марки кондиционеров.

Требования к креплению

Крепления для монтажа наружного блока кондиционера, находящегося на большой высоте, едва ли в процессе эксплуатации будут подвергаться техническому обслуживанию или хотя бы внимательному осмотру. Поэтому к ним изначально предъявляются повышенные требования:

минимальный собственный вес и надежность всех соединений;
соответствие кронштейна массе предполагаемого груза, при этом желателен двукратный запас прочности;
диаметр и положение отверстий должен подходить под соответствующий крепеж для устанавливаемого кондиционера;
способность сохранять свои прочностные свойства в широком диапазоне температур и в условиях повышенной влажности.

Правильное крепление наружного блока

Материалы для производства и покрытие

Наиболее долговечными являются кронштейны, выполненные из нержавеющей стали. Но повышенная стоимость стала существенным препятствием для их широкого распространения. Поэтому наибольшей популярностью пользуются изделия из оцинкованной стали, дополнительно обработанные другими антикоррозионными покрытиями. Среди них можно выделить:

лакокрасочные эмали;
полимерные составы;
порошковые красители.

Последний вариант характеризуется еще и повышенной прочностью к механическим воздействиям, что может уберечь от случайных повреждений защитного слоя при неаккуратном монтаже.

Установка внешнего блока на вентилируемый фасад

Встречаются ситуации, когда установка внешнего блока осуществляется на вентилируемый фасад. Такой вид фасада очень популярен в отделке современных жилых многоквартирных домов. В своём конструктивном и технологическом исполнении навесной вент фасад практически одинаков. Основным отличием является материал облицовочных панелей. Для отделки могут использовать композитные материалы, керамогранит, виниловый сайдинг или натуральный камень. И в зависимости от материала облицовки, монтаж внешнего блока на вент фасад может осуществляться по-разному.

Монтаж наружного блока кондиционера на разные типы вент фасадА

Если вент фасад выполнен в виде небольших керамических плиток, то для монтажа наружного блока необходимо будет сначала их демонтировать. Далее к стене здания крепятся кронштейны под наружный блок. Потом в снятой плитке аккуратно делают необходимые прорези под ножки кронштейнов для того, чтобы её можно было поставить на место. После чего на собранную конструкцию устанавливается сам блок. Демонтаж и монтаж, может быть осуществлён как монтажной бригадой, так и с помощью промышленного альпиниста. При таком монтаже к общей стоимости установки добавятся расходы на услугу разборка и сборка вентилируемого фасада. Цена на данную услугу представлена в прайсе.

Если же облицовка вентилируемого фасада выполнена из композитного материала (алюминиевого сплава), то в таком случае возможна установка внешнего блока и на саму плитку. То есть кронштейны прикручивают прямо к облицовочному материалу фасада с помощью кровельных саморезов. Важно понимать, что такая конструкция не является максимально прочной, и подразумевает под собой возможность установки стандартных нетяжёлых наружных блоков сплит-систем мощностью до 2,5 кВт. В противном случае процесс монтажа будет аналогичен процессу установки на керамическую плитку фасада.

Монтаж наружного блока кондиционера на утеплённый фасад

Очень часто приходится производить монтаж наружного блока кондиционера в панельных домах на утеплённый фасад. Утепление в данном случае осуществляется путём крепления теплоизоляции на стену дома с последующим нанесением на неё штукатурки. Монтаж наружного блока на такой фасад возможен, но не является простым. Причин этому несколько. Во-первых, сама конструкция утеплённого фасада не является прочной, а значит, закрепить на нём кронштейны не получится. Во-вторых, стандартной длины анкерных болтов часто недостаточно для того, чтобы прикрутить их к самой стене через слой изоляции. Решением в данной ситуации будет сооружение каркаса на фасаде из шпилек и траверсы. Шпильки поглубже закручивают в основную стену, а снаружи утеплённого фасада, на них крепят поперечины из траверсы. Такая конструкция позволяет закрепить на себе кронштейны для последующей установки на них самого блока. То есть при такой установке, к общей стоимости монтажа будет добавлена такая услуга, как нестандартное крепление.

Ознакомиться со стоимостью услуг по установке внешнего блока кондиционера на фасаде дома, а так же стоимостью всех сопутствующих и дополнительных услуг вы можете в прайсе ниже.

Критерии выбора крепления для кондиционера

Если вы решили самостоятельно выбрать кронштейны для монтажа своего кондиционера, то должны учесть ряд важнейших факторов:

Уточните максимальный вес, который способен выдержать кронштейн. Обычно производитель уже заранее предусматривает двукратный запас прочности, необходимый для компенсации зимнего обледенения или падения сосулек.
При укомплектовании кронштейнов крепежом надо учитывать материал стены. От этого зависит длина и диаметр применяемых анкеров.
В случае наличия вентилируемого фасада или нанесения на стену дополнительного слоя утеплителя надо продумать способ крепления только к прочным деталям, к которым относится или несущая стена, или металлический каркас лицевого слоя.
При закреплении наружных блоков весом более 120 кг применяют только усиленные кронштейны с толщиной металла не менее 3 мм.
В стандартном случае в комплект крепления должны входить 4-6 дюбелей диаметром не менее 10 мм для крепления к стене, оцинкованные болты на 8(10) мм с соответствующими гайками и шайбами для фиксации блока на горизонтальных полках.
Для снижения уровня шума, издаваемого работающим блоком, и гашения вибрации рекомендуется под крепеж подкладывать специальные резиновые шайбы.

Важно! Никаких изменений в конструкцию кронштейна, включая сверление дополнительных отверстий, допускать нельзя.

Применение кронштейнов

Обычно наружные блоки кондиционеров устанавливают на задних или боковых фасадах зданий. При этом для классического бытового кондиционера достаточно двух кронштейнов. Но помните, количество кронштейнов зависит от веса оборудования, поэтому лучше перепроверить технические характеристики своего кондиционера.

Кронштейны для кондиционеров на фасаде

Пошаговая инструкция для монтажа климатической системы

При самостоятельном монтаже сплит-системы рекомендуется следовать следующему плану действий:

Выбор места под установку кондиционера. Для этого подойдет ровный вертикальный участок несущей стены без видимых повреждений. Следует помнить, что для минимизации энергетических потерь рекомендованная длина коммуникаций не должна превышать 15 метров. В непосредственной близости не желательно наличие посторонних предметов, препятствующих нормальному воздухообмену. Для монтажа наружного блока оптимальной считается северная или восточная сторона здания на открытом балконе или в непосредственной близости от оконного проема.
Монтаж кронштейнов под кондиционер. В удобном для работы месте выполняется разметка в соответствии с размерами кронштейна для вашего кондиционера. Высверливаются отверстия под анкера и производится закрепление деталей. При этом необходимо добиться плотного прилегания к стене вертикальных стоек и горизонтальности полок.
Крепление наружного блока. Он фиксируется на кронштейнах посредством болтов и гаек. При этом должен обеспечиваться его обдув со всех сторон, поэтому надо оставить достаточный зазор со стороны стены. Если удастся, смонтируйте козырек, защищающий от воды и падения сосулек.
Крепление внутреннего блока. Его располагают строго горизонтально на некотором удалении от потолка. Отступа 10 см будет вполне достаточно. Сначала крепится к стене монтажная пластина, на которой потом фиксируется сам блок. Он не должен оказаться рядом с отопительными приборами и электрической проводкой.
Подключение к электросети. К каждому кондиционеру прилагается инструкция со схемой включения. Выполнение этой работы надо доверить специалисту. Важно, чтобы подключение производилось через автомат аварийного отключения.
Рекомендации по прокладке труб. Для циркуляции фреона используются медные трубы. Их прокладывают с небольшим запасом по длине на случай температурных деформаций. Соединения выполняются с использованием вальцевания. После монтажа все коммуникации покрывают теплоизоляционными материалами.

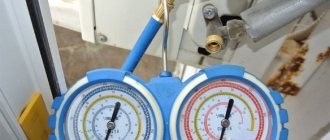

Вакуумирование системы. С помощью вакуумного насоса из системы откачивается весь воздух и капли влаги, которые могли бы негативно отразиться на работе компрессора. Убедившись в полной герметичности оборудования, производят его заполнение хладагентом.

Монтаж кронштейнов и крепление наружного блока

Крепление внутреннего блока

Прокладка труб

Вакуумирование системы

Важно! Только после проверки стабильности работы климатического оборудования монтаж может считаться успешным.

Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно.
