Как выбрать компрессор для пневмоинструмента?


На какие вопросы вы найдете ответы в данной статье:
  1. Какие компрессоры бывают?
  2. Какие ключевые параметры необходимо учитывать при выборе компрессора и как это сделать?
  3. Как рассчитать необходимую производительность компрессора под Ваши задачи и Ваш набор инструментов?

Какие бывают типы компрессоров?

Во всем многообразии компрессоров, они делятся на несколько характеристик по принципу работы, итак:

Поршневой компрессор — принцип работы аналогичен двигателю внутреннего сгорания, где воздух накачивается за счет движения поршня на шатунном механизме. Большинство бытовых и полупрофессиональных компрессоров являются поршневыми компрессорами. Как правило, компрессор для автомойки, небольшой СТО, шиномонтажа выбирается именно поршневой.

Винтовой компрессор — принцип работы, грубо можно сравнить с мясорубкой, где лопасти винта работают в камере с минимальным зазором, таким образом нагнетая воздух. Эта категория относится к дорогостоящим профессиональным (промышленным) компрессорам. У них значительно выше ресурс, производительность, ниже уровень шума. Винтовые компрессоры, как правило применяются на крупных СТО, где большое количество потребителей сжатого воздуха, или же в промышленности.

Какие различия у поршневых компрессоров?

Масляные и безмасляные.

В масляных компрессорах присутствует картер со смазывающей жидкостью, которая увеличивает ресурс работы двигателя, а так же оказывает смазывающее воздействие в непосредственном потребителе, будь то гайковерт, ударный гайковерт, шлифовальная, полировальная машинка, шуруповерт и т.д. Этот же эффект негативно сказывается при использовании покрасочного пистолета, когда частички масла могут попадать в покрасочный пистолет и снижать качество покраски (решается установкой дополнительных фильтров в пневмо-магистрали перед краскопультом). Соответственно, как любое оборудование с использованием масла — данный тип компрессоров требует дополнительного ухода, контроля и своевременной замены масла. Большинство применяемых на автомойке или СТО компрессоров являются масляными.

Безмасляные компрессора, проще в обслуживании и применяются, как правило для личных нужд в гаражах, или же для хобби. Ресурс безмасляных компрессоров, как правило, в 2-3 раза ниже масляных и режим эксплуатации предполагает использование компрессора не более 10-15 минут в час.

С прямой передачей (коаксиальные), с ременной передачей.

Небольшие компрессоры малой производительности, до 400 л/мин, как правило бывают с прямой предачей, т.е. вал поршней расположен непосредственно на валу электродвигателя, и частота вращения двигателя равна частоте вращения поршня. Такая конструкция характеризует повышенный износ двигателя и ресур у данного типа компрессоров ниже изделия с ременной передачей.

В компрессорах, где вращение поршням передается через клино-ременную передачу, частота вращения мотора ниже, за счет чего достигается повышенный ресурс и производительность компрессора. Но и стоимость их уже выше.

Количество цилиндров

Компрессоры бывают 1-2-3 цилиндровыми. От количества и объема цилиндров зависит производительность аппарата. Так же компрессоры могут различаться на рядное, V-образное, W-образное расположение цилиндров, но в данной статье углубляться в эти особенности мы не будем.

Виды компрессоров

На рынке промышленного оборудования существует множество предложений по поставкам этих устройств. Его можно разделить на те, которые применяют в промышленности, и которые используют в быту, например, для накачивания автомобильных колес. Все эти устройства могут работать от разных типов привода. Компрессор воздушный электрический 220 В, как понятно из названия работает от электрического силового агрегата с напряжением 220 В. Но, существуют и устройства, работающие от напряжения 380 В.

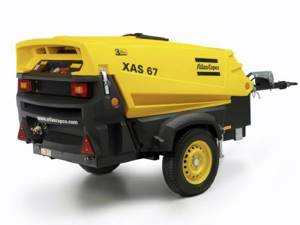

Дизельный компрессор, работает от двигателя внутреннего сгорания, работающего на дизельном топливе. Использование такого оборудования довольно популярно среди строителей, оно используется тогда, когда отсутствует возможность подключения установок на электроприводе. Установки, работающие на дизельном топливе, обеспечивают эксплуатацию на удаленных строительных площадках.

Атмосферный воздух подается в головку блока цилиндров, в котором установлены поршни. Силовая установка, в свою очередь передаёт крутящий момента на вал, обеспечивающий движение поршней в цилиндре. Именно там и происходит сжатие воздуха до необходимых параметров. После сжатия он направляется в воздушную систему предприятия. Поршневые компрессоры различают на масляные и безмасляные. Масляный отличается тем, что для его эффективной работы в него заливают специальное масло, снижающее силу трения между трущимися деталями и узлами устройства. Это повышает его эксплуатационный ресурс.

Существует множество способов передачи крутящего момента от двигателя на исполнительный механизм. При изготовлении компрессоров чаще все применяют муфты или ременные передачи. Устройство, на котором установлен последний тип, называют ременный компрессор.

Перечисленные виды оборудования, применяют практически во всех отраслях промышленности, они отличаются друг от друга производительностью, размерами и рядом других параметров. Но, конечно, главная характеристика — это размер давления, которое может создать компрессор.

Компрессоры воздушные различают по принципу работы, об этом ниже.

Поршневые агрегаты

Поршневые компрессоры — это один из самых распространённых типов этого оборудования. Как уже отмечалось выше сжатие воздуха, происходит под действием поршней, перемещающихся внутри гильз. Для обеспечения нужд промышленности применяют поршневые компрессоры высокого давления. Они могут работать как от двигателя внутреннего сгорания, так и от электрического двигателя. Промышленный компрессор высокого давления создаёт от 40 до 500 бар. Компрессоры этого типа отличаются высоким КПД и моторесурсом до 2000 часов. Поршневые компрессоры производят как в стационарном, так и в мобильном исполнениях. Для их перемещения используют шасси на колесном или гусеничном ходу.

Это довольно сложное устройство, в его конструкции предусмотрены маслосъемные кольца, фильтры для очистки масла и воздуха, управляющая автоматика и это обуславливает то, что для поддержания этого устройства в работоспособном состоянии требуется квалифицированный персонал и специальный инструмент и приспособления.

Мембранный компрессор

Газ сжимается в таком устройстве под действием мембраны, которая выполняет возвратно — поступательное движение. Мембрану приводит в движение шток, который закреплён на коленвале.

Мембранная пластина фиксируется к рабочей камере и таким образом отпадает необходимость использования дополнительных деталей, например, поршневых колец, уплотнительных устройств и пр.

Воздушный компрессор мембранного типа отличается следующими параметрами:

  • герметичностью;
  • стойкостью к действию коррозии;
  • высоким уровнем компрессии;
  • надежностью конструкция;
  • безопасностью в эксплуатации и простотой обслуживания.

Компрессор с ременным приводом мембранного типа отличается тем, что рабочая среда вступает в контакт только с мембраной и внутренними полостями камеры. При этом она не вступает в контакт с атмосферой. Такое устройство применяют для перекачки вредных и токсичных веществ.

Еще одно достоинство мембранного изделия заключается в том, его нет необходимости смазывать, это снижает риск загрязнения транспортируемой рабочей среды.

Объемные компрессоры

Устройство, в котором процесс получения сжатого воздуха происходит путем уменьшения его объема, называют объемным компрессором. К ним относят следующие типы оборудования:

  • безмасляные винтовые компрессоры;
  • дизельные поршневые компрессоры;
  • воздушные компрессоры бытовые.

Винтовые компрессоры

История этого оборудования началась в 1934 году. Винтовые компрессоры отличает высокая надежность, небольшие габариты, низкая металлоемкость обусловили высокий потребительский спрос на оборудование этого класса. Применение этого оборудования позволяет снизить расходы на электрическую энергию до 30%. Установки этого типа устанавливают на мобильных компрессорных станциях, судовых и других холодильных установках.

В качестве рабочего органа использованы винтовые роторы, на которых нанесены впадины. Их устанавливают в корпус, который может быть разобран по нескольким плоскостям. В нем проделаны отверстия и выточки для установки и подшипников. Кроме того, в корпусе сформированы камеры всасывания и нагнетания воздуха. Насосы этого типа отличаются производительностью.

Эти изделия могут развивать давление от 8 и до 13 атм., при этом расход воздуха может быть от 220 до 12400 литров в минуту.

Довольно часто одна единица такого оборудования, может заменить собой несколько единиц компрессоров, устанавливаемых в производственных цехах.

При установке и запуске в промышленную эксплуатацию подобных компрессоров целесообразно на входе установить устройство для очистки воздуха от излишней влаги. Некоторые производители комплектуют свои изделия такими фильтрами.

Пластинчато-роторные компрессоры

Компрессоры этого класса работают на том же, что и поршневые, то есть, на вытеснении. Передача энергии осуществляется во время сжатия. Рабочая среда во время засасывания попадает в рабочую камеру, ею объем уменьшается при перемещении ротора. Это сжатие и приводит к увеличению давления и уходу сжатого воздуха через патрубок.

Компрессоры этого типа могут создавать давление до 0,3 МПа, носят название воздуходувками, и те, которые нагнетают более высокое давление, называют компрессорами.

Устройства этого типа отличают следующие достоинства:

Более стабильный, уравновешенный ход, обеспечивает отсутствие возвратно — поступательного движения. Конструкция этого оборудование предусматривает возможность прямого соединения в электрическим силовым агрегатом. Вес ротационного компрессора будет ниже, чем поршневого с аналогичными характеристиками. В конструкции не предусмотрено использование клапанов. То есть уменьшается количество деталей трущихся друг о друга.

Динамические компрессоры

Компрессоры этой группы подразделяют на два типа — центробежные и осевые. У первых, воздух под воздействие центробежной силы отбрасывается к внешней части рабочего колеса. Таким образом, с всасывающей стороны образуется разреженное пространство. Газ постоянно попадает в рабочую камеру, после прохождения колеса, воздух направляется в диффузор (устройство гашения скорости потока), где, собственно, и повышается его давление.

У оборудования осевого типа воздух продвигается вдоль ротора, а сжатие осуществляется в результате изменения скорости его продвижения между лопатками ротора и направляющего устройства.

Эти компрессоры можно классифицировать по следующим свойствам:

  1. Давлению на выходе, те, которые обеспечивают давление в пределах 0,015 МПа, называют вентиляторами или воздуходувками.
  2. По количеству ступеней сжатия.
  3. По ходу движения воздуха. Если он двигается вдоль оси ротора, то это центробежные, если поперёк, то осевые. Существуют устройства, где воздух движется по диагонали.
  4. По типу привода — он может быть электрическим, паровым или газотурбинным.

Роторные компрессоры применяют в авиационных двигателях. С его помощью нагнетают воздух для подачи в камеру сгорания.

Как и по каким параметрам выбрать компрессор?

Итак, мы пришли к тому, что нам необходим компрессор. Какой выбрать? Говорить будем о компрессорах для автомойки или автосервиса, поэтому однопоршневые с прямой передачей и производительностью до 200 литров в минуту и давлением менее 6 bar. рассматривать не будем (один лишь продувочный пистолет потребляет 100-250 литров в минуту).

Рассмотрим стандартные характеристики одного из компрессоров, производства Remeza, итак: Компрессор СБ 4/С-100 LB 30, 1796150, Remeza, артикул 011034

  • Тип компрессора: поршневой;
  • Тип привода: с ременным приводом;
  • Ресивер (л): 100
  • Цилиндр /Ступень: 2/1
  • Производительность (л/мин): 500
  • Давление (атм): 9
  • Мощность (кВт): 3,0
  • Напряжение (Вольт): 380
  • Масса (кг): 92
  • Выход (дюйм): 1/4
  • Габариты (д*ш*в): 1150*490*850

Давление

Сразу обращаем внимание на давление. Давление (атм), которое указывается в характеристиках компрессора — характеризует предельное значение, которое вы сможете получить от данного аппарата. На большинстве компрессоров существуют регуляторы давления, и вы его можете регулировать на выходной магистрали, согласно Вашим нуждам, в меньшую сторону. Увеличить давление выше значения, указанного в характеристиках компрессора, разумеется, не получится.

Большинство компрессоров, применяемых на автомойках и автосервисах имеют в паспорте значения давления 8-10 атм. Кроме того, нужно учитывать, что рабочее давление компрессора будет отличаться от пикового, примерно на 20% в меньшую сторону. Паспортное значение давления компрессора указывается в (Bar) или (атм). При этом соотношение между данными величинами следующее:

  • 1 атм = 1,013 Bar
  • 1 Bar = 0.9869 атм

Т.е., по большому счету, не сильно принципиально в какой из данных величин будет выражено давление у конкретной модели компрессора — они очень близки и погрешность в 2-3% в данном случае не значительна.

Таким образом, крайне желательно, чтобы компрессора по паспорту превышало необходимое рабочее давление инструмента на 15-20%.

Производительность

Наиболее значимой характеристикой при выборе компрессора является производительность компрессора, которая обычно измеряется в литрах в минуту (л/мин). Данный параметр выбираем, исходя из количества и объема инструмента, который планируется использовать.

Для простоты, подсчетов, рекомендуем пользоваться следующей таблицей с характеристиками различных типов пневмоинструмента: Характеристики различных пневмоинструментов для автосервиса и автомойки:

Тип инструментаРабочее давление, Bar (P)Средний расход воздуха (л/мин), (Qn)Коэффициент использования инструмента, (Ки)
Покрасочный пистолет (краскораспылитель)3-4200-4000,65
Продувочный пистолет4-6150-2500,3
Полировальная, шлифовальная машинка6290-4500.65
Пневмодрель, шуруповерт6,2200-3000,35
Циклон (аппарат для химчистки)4-8100-2700,3
Пневмодолото6,2150-2500,35
Нож для срезки стекол6,3150-2500,3
Ударный гайковерт6,3300-5000,35
Угловой гайковерт6,3150-2000,35
Пневматическая трещетка6,380-1500,35

Так же необходимо знать, что в паспорте указывается производительность на входе в компрессор, т.е. объем “засасываемого” воздуха. А нам нужна производительность на выходе. Чтобы оценить выходную производительность, нужно данные, указанные в описании модели умножить на коэффициент:

  • Безмасляный одноцилиндровый компрессор с прямой передачей — 0,35-0,4
  • Масляный компрессор с прямой передачей — 0,6-0,65
  • Масляный компрессор с ременным приводом — 0,7-0,75

Выбирая компрессор под несколько единиц пневмооборудования, важно учитывать и тот факт, что весьма маловероятно использование одновременно всех потребителей одновременно. Для этого в расчетах применяется коэффициент синхронности оборудования:

Количество потребителей12345678910
Коэффициент синхронности (Кс)10,950,910,870,840,810,780,760,740,74

Как посчитать необходимую производительность компрессора:

Q=(Q1*Ки1+Q2*Ки2+Q3*Ки3+…+Qn*Киn)*Кс, где Q — требуемая производительность компрессора на выходе, Q1…Qn — расход воздуха каждого потребителя Ки1…Киn — коэффициент использования каждого потребителя, итого: Кс — коэффициент синхронности оборудования.

Пример:

Вы планируете на вашей автомойке использовать 4 продувочных пистолета и 2 циклона, необходимую производительность вычисляем по формуле (значения для циклона и продувочного пистолета возьмем максимальные):

Q=((270*0,3)*2+(250*0,3)*4)*0,81=374,22 л/мин.

С такой производительностью необходим масляный компрессор ременного типа, соответственно, необходимо, чтобы в паспортных данных у него была указана производительность не менее: 374,22/0,75=498,96 литров., таким образом нам необходимо компрессор, производительностью по паспорту не менее 500 л/мин.

Мощность компрессора. Напряжение.

Мощность компрессора в паспорте изделия может быть указана в лошадиных силах (л.с.), или кВт. Соотношение между данными единицами: 1 л.с. = 0,735 кВт, 1 кВт=1,36 л.с.

Мощность компрессора — характеризует, в большей степени производительность компрессора. Чем больше производительность, тем больше у него мощность. Соответственно, не является характеристикой, на которой стоит концентрировать внимание, при выборе, в первую очередь. Очевидно, что чем больше мощность компрессора при прочих равных условиях, тем больше у него будет ресурс в рамках поставленной задачи.

Напряжение бывает 220В, или 380В. Как правило мощные промышленные компрессора именно 3х фазные с требуемым напряжением сети 380В. Если же у Вас на объекте нет возможности подключить компрессор в сеть с напряжением 380В, то имеет смысл рассмотреть бытовой компрессор, рассчитанный на сеть в 220В.

Объем ресивера (воздухосборника).

Важным параметром выбираемого компрессора является объем ресивера, который установлен на компрессор. В бытовых, полупрофессиональных бывают ресиверы от 3 до 50 литров (наиболее распространенные 24, 50 литров).

Профессиональные компрессоры имеют ресиверы на 100, 200 и более литров. Как правило на мойках и СТО применяют компрессоры с объемом ресивера не менее 50-100 литров. Наличие и объем ресивера позволяет снизить скачки давления, которые возникают в магистрали при запуске электродвигателя, а так же снижают частоту включений и продолжительность работы самого мотора, тем самым продлевая срок службы компрессора. Выбирая компрессор, рекомендуем изначально определиться с оптимальным размером ресивера, который необходим под ваши задачи. Конечно, ресивер можно купить и установить дополнительно, но удобнее и проще, когда изначально компрессор подобран правильно, согласно нуждам по потребителям воздуха.

  • Другими словами, если Вам необходимо небольшой компрессор для дома, гаража, хобби и планируемые работы — это подкачка шин своего авто, или аэрография — вполне достаточно будет небольшого ресивера до 10 литров.
  • Если вы планируете использовать один прибор (шлиф.машинка, пневмодрель, краскопульт, продувочный пистолет), вполне можно остановиться на 25-50 литровом ресивере.
  • Если же планируется использовать 2 и более единиц потребителя сжатого воздуха, необходимо рассматривать объем ресивера 50, 100 и более литров.

Надеемся, что данный обзор поможет Вам сделать правильный выбор, при принятии решения купить компрессор, какой компрессор выбрать. Если же у Вас остались вопросы, или нужна помощь в подборе компрессора для автомойки или другого вида бизнеса — обращайтесь к нашим менеджерам, они помогут Вам сделать правильный выбор!

Выбрать и купить компрессор с доставкой вы всегда можете в разделе компрессоры на нашем сайте. Представлены компрессоры от ведущих производителей, таких как Fiac, Remeza, AE&T с давлением от 6 до 10 атм, производительностью от 24 до 2000 литров в минуту и объемом ресивера от 24 до 500 литров.

Лучшие модели воздушных компрессоров

Чтобы бытовые потребности были удовлетворены в лучшей мере и на высшем уровне, следует приобретать зарекомендовавшую себя модель компрессора. На основании отзывов покупателей, а также с учетом мнений экспертов, удалось выделить ряд самых популярных электрических воздушных компрессоров.


Принцип работы воздушных компрессоров

BauMasterAC-93155 Х

Используется как дома, так и в малых мастерских. Удобство в процессе сдавливания воздуха во многом зависит от масляной смазки, которой сопровождается работа поршня. Давление в 8 бар, малый вес и объем ресивера с показателем 50 л сделали BauMaster одним из самых востребованных агрегатов на рынке спецтехники.

WerkBM-2T50

Скромные габариты компенсируются высокой производительностью и приемлемой стоимостью (5000 руб.). В комплектацию встроена автоматика, а также ряд приборов, отображающих важные технологические показатели.

RigaAC-50

Детище украинских производителей – незаменимый помощник в домашней работе, рассчитанной на мощность 1,5 кВт. Благодаря простоте конструктива и легкости в использовании, модель обрела популярность даже за рубежом. А стоимость ее составляет 4000 – 4300 руб.

Кентавр КП-2425 В

Данный электрический аналог рассчитан для более серьезных работ, поскольку мощность составляет уже 1,9 кВт, а производительность повышается до 280 л/мин. С такими характеристиками «домашняя» модель воздушного компрессора может составить конкуренцию полноценный промышленным агрегатам. Процесс работе не нуждается в постоянном контроле за счет встроенных в двигатель автоматических датчиков контроля.

Intertool 1500 Вт

Интертул также имеет довольно высокие параметры производительности – 206 л/мин. Его мощность составляет 1,5 кВт, а напряжение – 220 В. Производитель дает гарантию на воздушный компрессор сроком на 1,5 года. Цена не превышает 5500 руб.


Компрессор Intertool 1500 Вт — характеристика

Союз 1500 Вт

По названию становится понятно, что этот представитель электрической спецтехники – выходец из России. Его небольшой вес (15 кг) обеспечивает удобство в использовании и легкость в перемещении. Такой механизм запросто проработает 10 лет (при надлежащих условиях эксплуатации). В специальном техническом обслуживании не нуждается, однако отмечены сбои при перепадах напряжения в сети.

Зенит-24

Выбор бытового компрессора воздушного 220 вольт часто падает на представителя времен СССР – «Зенит-24». Высокое качество, проверенное годами, сделало компрессор любимцем многих мастеров. А технические характеристики делают отечественный агрегат достойным конкурентом зарубежным аналогам.
